Die Green Cap Schaltung für Dirk:

[Hobbyseiten]

....damit hier keine falschen Verdächtigungen aufkommen:
Frank hat gelötet!!!
Mit meinen Wurstfingern hätte ich diese Winz-Bausteine mit Lötzinn übergossen,
aber niemals korrekt gelötet
Nochmals meinen Dank an Frank - war sehr beeindruckend
Und Andreas: das in einer halben Stunde zu löten, möchte ich gerne erleben!?
Bitte auf Video -mit Stoppuhr daneben- aufnehmen !!!!
Oder gibt es da irgendwelche Tricks, die das Ganze einfacher/schneller machen???
Vor allem: wie lötet man so etwas alleine, ohne die Bauteile ständig aus Versehen zu verschieben ???
Alles Böhmische Dörfer für mich

Gruß Dirk

[Hobbyseiten]

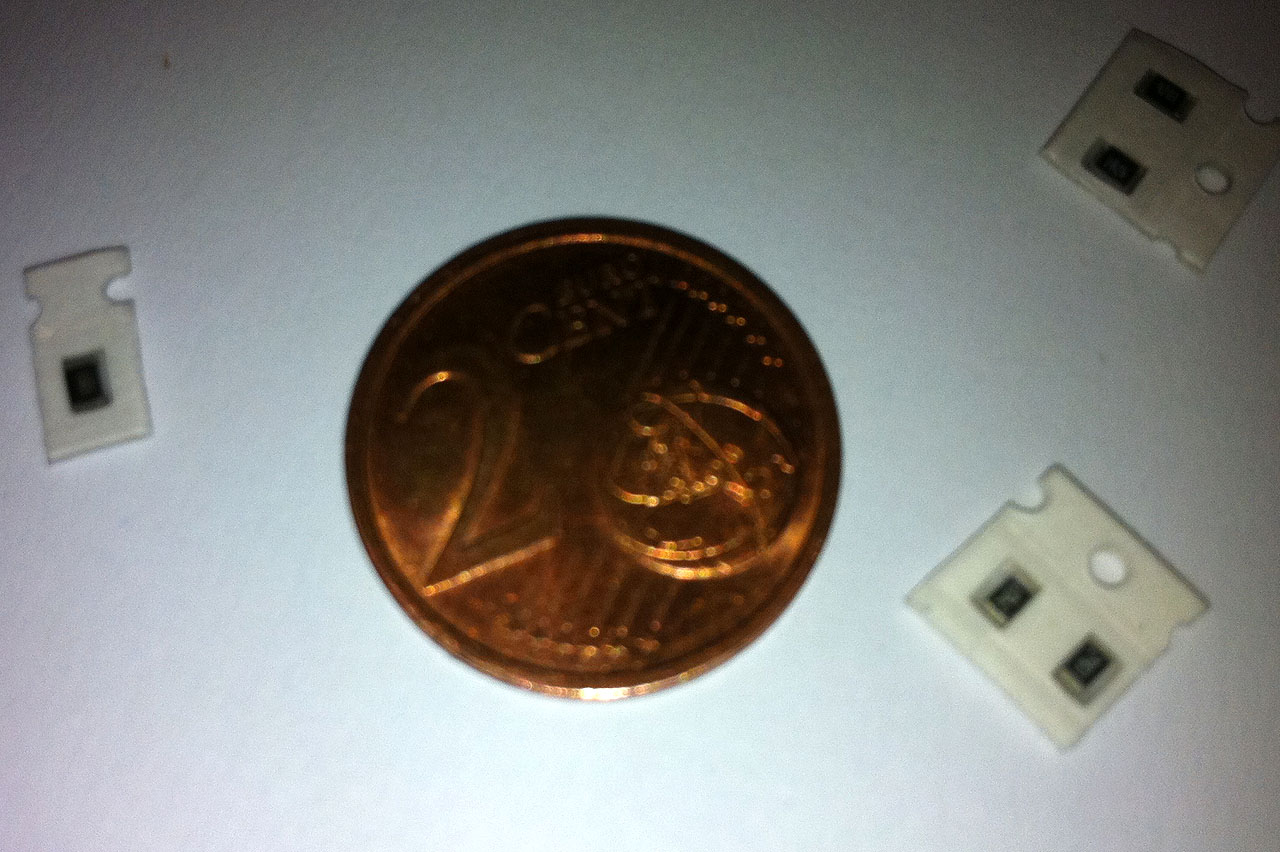

Die Bausteine waren selbst für`s iPhone zu klein.
Aber ich denke, man erkennt das Größenverhältnis trotzdem!
Die Bausteine sind auf dem Foto noch verpackt - das Weisse ist Verpackung - der Baustein selber ist "das kleine Schwarze"

[Andreas]

Und Andreas: das in einer halben Stunde zu löten, möchte ich gerne erleben!?
Bitte auf Video -mit Stoppuhr daneben- aufnehmen !!!!

war erst mal ne grobe Schätzung, die Platinen hab ich ja noch nicht...
aber wenn du schon ein paar Meter Lötzinn verbraten hast geht das durchaus was schneller...
und in den letzten 20 Jahren sind da ein paar Meter zusammen gekommen...
wenn auch "nur" noch im Hobby...

[Hobbyseiten]

aber wie kannst Du diese Mini-Bauteile alleine fixieren, und gleichzeitig löten?
Zu zweit ging es ganz ordentlich. Einer fixiert, der Andere lötet...

[Andreas]

z.B. eine Seite vorher verzinnen (Platine und/oder Bauteil)
dann mit Pinzette in Position halten und kurz erwärmen,
dann ist schon mal eine Seite fixiert, danach den Rest löten
und dann die andere Seite nochmal nachlöten...

SMD ist schon ein bisschen fummeliger, geht aber auch
zur Not ohne Brille und etwas näher ran

[FrankBolte]

Also ich bin bestimmt ein wenig aus der Übung.
Aber meine Lesebrille brauche ich und eine Elektroniker Lupe wie auf dem Bild ist für meine Ü40 Augen auch notwendig gewesen. Auf jeden Fall hat es Spass gemacht mit Dirk, und durchgemessen haben wir die Schaltung auch. Also 2 Stunden mit Quaseln und Kaffeetrinken muss man einkalkulieren

[cappy]

Darf ich mich schonmal für eine Lötstunde für die aktuelle Charge anmelden?

[FgtH]

OK,

hier würde mir definitiv auch meine Lesebrille nicht mehr helfen. Irgendwie bin ich froh das ich sowas nicht mehr mache. Als ich noch mit Lötkolben umgehen musste waren die Teile ein klein wenig größer und hatten "Beinchen". Hut ab, ich hätte Angst die SMD Teilchen zu verbruzzeln.

Das ist ja wie bei den Briefmarkensammlern die mit der Lupe die Ecken zählen und auf Form kontrollieren.

Meine Powersupplys und Verstärker waren noch Glycol gekühlt .... uiii und ich kann mich erinnern das wir eine Gerät noch mit Ferritkern / Spulen Speicher hatten. 16 K Speicher waren ein Schrank. Eindeutig zu schwer um das in die Luft zu bringen ... grins.

Mal interesse halber, das größte an Eurer Schaltung sind vermutlich die Speicherkondensatoren ... kann das sein ? Wie groß ist die Platine wenn Sie fertig ist?

Grüße
Frank (2)

[Hobbyseiten]

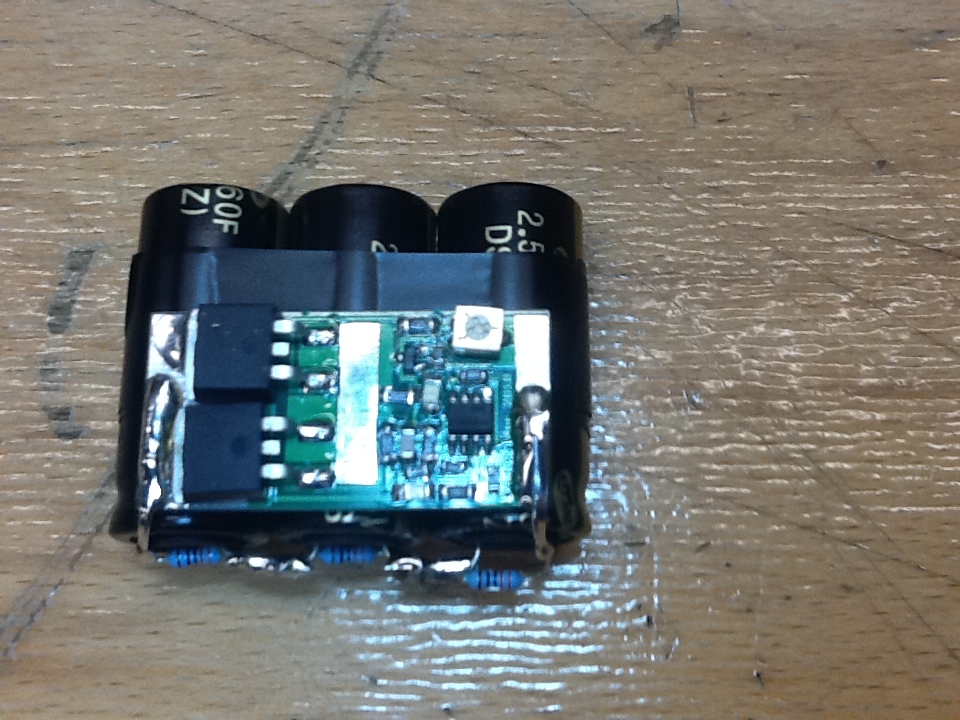

...das ist die Platine !

[FgtH]

Ne danke, ... viel Spaß beim Bruzzeln.

Da mußt ja vorher ne Meditationstunde einlegen damit die Hände ruhig sind.

[FrankBolte]

Moin Jungs,

Ich habe mir gestern beim Uwe die Kontaktpunkte für "+" und "-" (BEC-Steckerkabel) angesehen.
Dieses muss ich nur für Dirk's Platine anlöten.
Da in der Beschreibung für den Bau der Platine keine Angaben sind und ich beim Uwe auch nur den "-" Punkt eindeutig lokalisieren konnte, hier die Frage, wo genau das "+" Kabel angelötet wird
Ich vermute, es ist das große Lötquadrat unterhalb der beiden großen Transistoren.....

[FrankBolte]

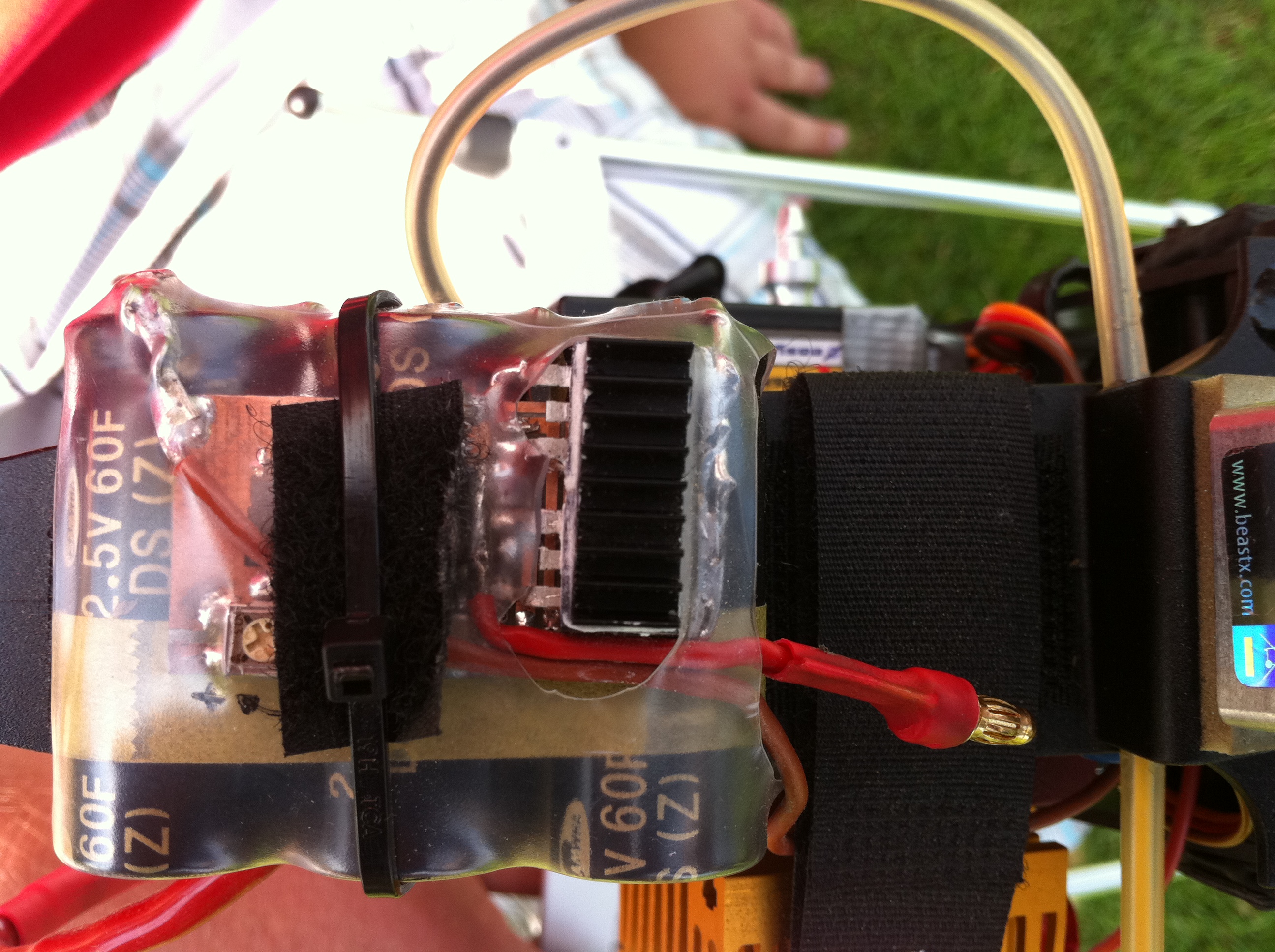

so weiter geht's:

[FrankBolte]

getestet habe ich die Schaltung mit 5.6V, welche ganz langsam aufgeladen wird.
Die Länge vom +/- Kabel werde ich dann genau für dich anpassen.

Viel Spass mit den Caps, so dass dein Modell nie mit Stromversorgungsprobs runterfallen wird......

[Hobbyseiten]

Genial!
Daanke!

Gruß Dirk
