Moin,

ich wollte hier mal mein kleines neues Projekt vorstellen, das mir schon was länger im Kopf rumspukt...

ein paar Einzelteile :
dazu eine Handvoll Schrittmotoren, ein bisschen Elektronik mit ein paar Metern Kabel und ungefähr ein Kilo an Schrauben, Muttern, Unterlegscheiben, Kugel- und Längslager, Federn usw...
Verpackt wie vom Plöchi in jede Menge einzelnen Tütchen...

Gesteuert wird das ganze (mal wieder ) von dem gerne verwendeten Arduino, diesmal aber ein Mega2560.
Damit nicht immer der Rechner daneben an sein muss gibt es als Erweiterung noch kleines LCD-Display mit Drehknopf.
Und damit man nicht immer zum gucken die Treppen laufen muss bekommt das Ding noch eine kleine Steuerung die per WLAN erreichbar ist und das Geschehen per Kamera festhält...
Live-Bild und als Zeitraffer-Film aufgezeichnet...

Gestern gings dann los, und mit Heikos tatkräftiger Unterstützung fanden gefühlte 200 Bohrlöcher ihren richtigen Platz.

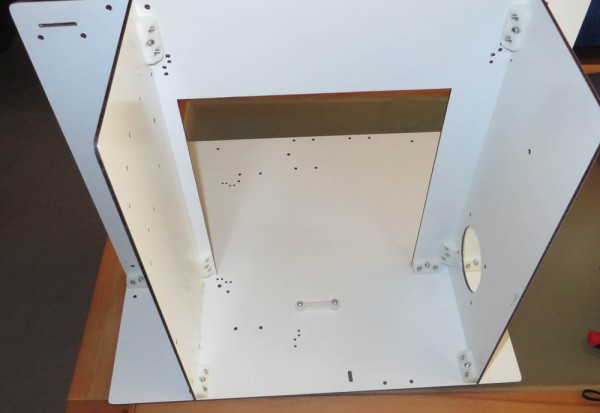

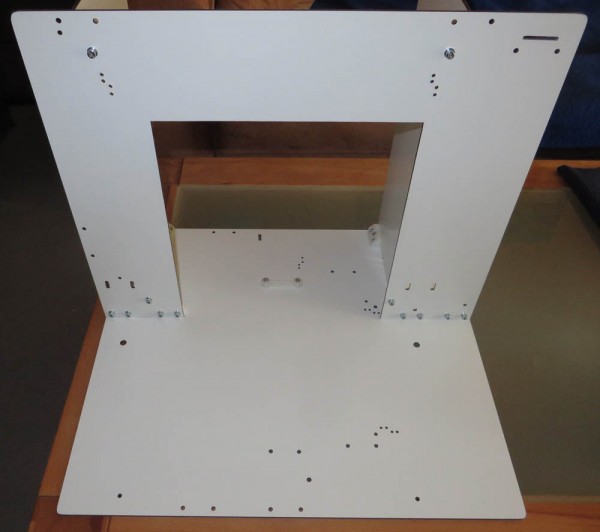

Und im Moment sieht das Ding schon mal so aus :

Super!
Ab wann nimmst Du Aufträge entgegen?

mal schaun

erst mal muss das Ding laufen...
dann muss ich ein paar Optimierungen und Erweiterungen drucken...

und dann können wir uns mal unterhalten

Hmmm, fehlt mir die Fantasie? Ich komm so gar nicht drauf, was das werden könnte... Am ehesten würde ich das Gebilde mit einer (computergesteuerten) Katzenklappe verbinden
Sieht aber auf jeden Fall nach einem 100%Düsentrieb vorhaben aus

Dirk, sieht zwar aus wie ein Eigenbau-Kaffeevollautomat von Ikea, wird aber wohl ein 3D-Drucker wenn fettich is (und der 5er Inbus währenddessen nicht verloren geht )

Wir basteln uns einen 3D Drucker mit Hilfe eines 3D Druckers. Auch nicht schlecht.

Lama V4 hat geschrieben:...Eigenbau-Kaffeevollautomat von Ikea...

der war gut

aber weiter gehts...
es lebt !!
zumindest die Operation am Netzteil ist schon mal ohne Rauchwolken abgelaufen.
Der Arduino hängt an der Standy-Versorgung vom Netzteil, der Rest wird dann über ein Kommando per LCD (oder demnächst über die Weboberfläche) eingeschaltet
Und so langsam nimmt auch die Mechanik Form an :

Aber was soll es denn jetzt werden?

Maddin, ein 3D-Drucker is sowatt: http://www.youtube.com/watch?v=nGj6QQGZXF4

Lama V4 hat geschrieben:3D-Drucker

hat der Bernd schon richtig erkannt

Wo liegst Du da preislich bis das fertig steht?

Bau den gleich gross genug, dass er auch Quadcopter-Frames ausspucken kann!!!

cappy hat geschrieben:Wo liegst Du da preislich bis das fertig steht?

der Bausatz komplett um die 800 Euronen, dazu kommt dann noch ein Raspberry + WLAN + Kamera und noch ein paar Kleinteile...
Material ist eine Rolle (ca 1kg) ABS dabei, für den Anfang hab ich noch PLA bestellt, ca 25€ / Rolle

Hobbyseiten hat geschrieben:Bau den gleich gross genug, dass er auch Quadcopter-Frames ausspucken kann!!!

Bauraum ca 20 x 20 x 20 cm

Ein echtes Düsentrieb-Projekt! Gibt es bei den Druckern eigentlich Angaben, wie "genau" die drucken können? Habe keine Ahnung davon, könnte mir aber vorstellen, dass es z.B. alleine durch die Motoren/Untersetzung Unterschiede gibt?

Schichtdicke liegt so bei 0,2 - 0,3 mm, in der x und y-Richtung soll die Auflösung kleiner 0,5mm sein...
mit entsprechender Einstellung wohl auch weniger...

wir werden sehen

N cool, da bin ich aber mal gespannt ...

so, nachdem nun die Endschalter den richtigen! Achsen zugeordnet sind läuft auch die Steuerung so wie sie soll...

morgen gehts dann an den Extruder und die abschließenden Arbeiten, danach können dann hoffentlich die ersten Versuche gedruckt werden

kawasakischrauber hat geschrieben:in der x und y-Richtung soll die Auflösung kleiner 0,5mm sein...

Passgenaue Teile bekommt man damit wohl nicht
Bin mal gespannt

S M I L E hat geschrieben:

kawasakischrauber hat geschrieben:in der x und y-Richtung soll die Auflösung kleiner 0,5mm sein...

Passgenaue Teile bekommt man damit wohl nicht
Bin mal gespannt

ich auch
Die Kunststoff-Teile für den Drucker sind ja auch mit so einem Drucker hergestellt worden. Da sind diverse Aufnahmen für Lager drin, die passen schon recht genau. Und die Schrauben mit Mutter haben im Kunststoff jeweils eine Aussparung, in welcher die Mutter hält ohne rauszufallen...

Die Bewegungen lassen sich auf allen drei Achsen in 0.1mm Schritten über das LCD bedienen, ob die über Software noch weniger können werde ich morgen mal versuchen festzustellen...

Der mechanische und elektronische Teil ist durch, morgen gehts dann ans Feineinstellen und dann kriegt er das erste Mal Futter
