Exzenter Drehen?

[WalsumerA3]

Mahlzeit...

Hat von uns wer hier die möglichkeit einen Exzenter zu Drehen? Material wäre Alu. Die Abmaße wären ca. - Großer Exzenter Ø 10mm, kleiner Exzenter Ø 5mm. Gesamtlänge ca. 13mm. Der Exzenter würde am Rand sitzen, könnte dann mit der Hand eine Skizze machen. Von hinten mittig müsste noch in den großen Exzenter ein M3 Gewinde rein, wobei mir nur die Bohrung reichen würde, das Gewinde könnte ich selber schneiden.
Das ganze 3X....

Gruß Sven

[crazygo]

Sven, was baust Du wieder ?????

[Heiko]

Mach' mal ne Skizze! Ich verfüge ja über die ein- oder andere Maschine...

[Olli]

Diabolo-Tuning ... ?

[FrankBolte]

Diabolo-Tuning ... ?

oh ohhhh, das mag G.G. gar nicht

[FAO]

Skizze?
(habe nicht so ganz verstanden..)

D=10, d=5, h=13, dann ist die M3 Bohrung doch im 5mm Loch?

[WalsumerA3]

Ne, es wird für den TDR Benötigt. Brauche das ganze aber nur 2x

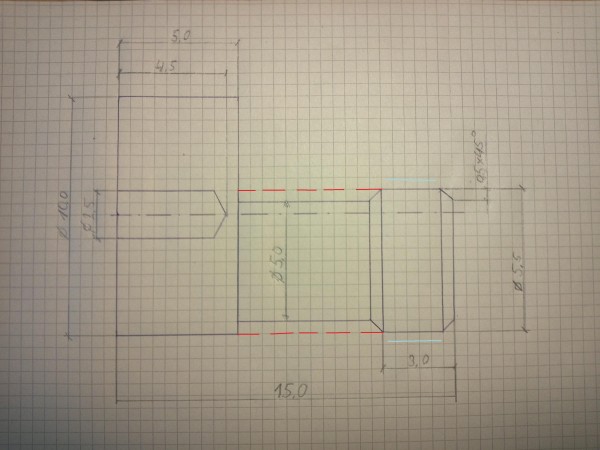

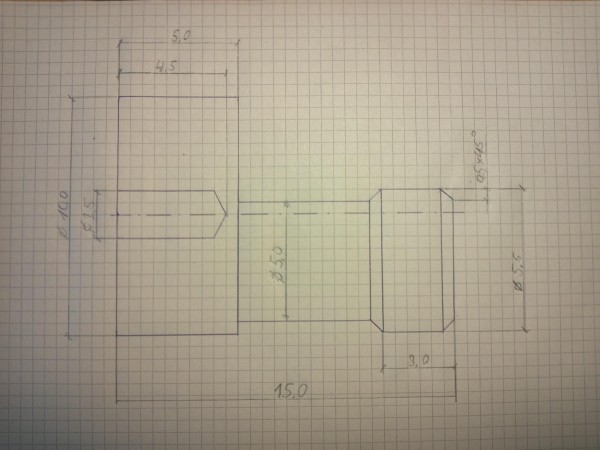

Hier mal eine Skizze, wäre cool wenn das so klappen würde, sind ja nicht gerade die größten Teile Das Alu Material könnte ich im Baumarkt Kaufen, fertige 10mm Stange, dann braucht man es nicht auch noch Drehen. Auf ein paar hundertstel kommt es nicht an, sind keine Flug relevanten Teile....

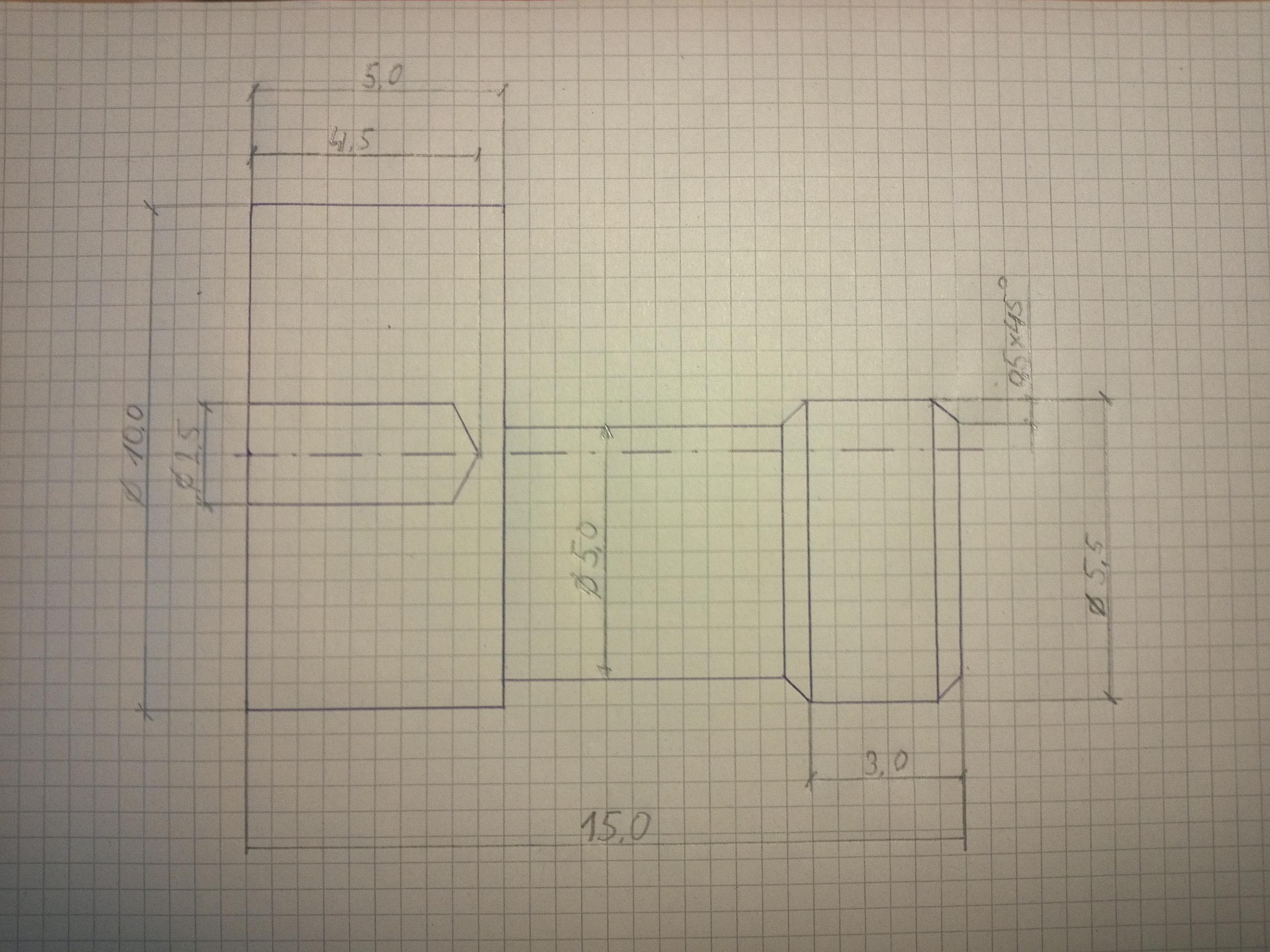

Skizze: (Ich glaube so ist es besser)

Damit ich die sache nicht zu Kompliziert mache, könnte man doch den Exzenter erst komplett auf 5,5mm Drehen und dann anschließen an der Blau gekennzeichneten Stelle umspannen um dann an der roten Kennzeichnung auf 5,0mm Drehen?

Gruß Sven

[Heiko]

O.k. - dafür benötigt man ein kleines, verstellbares 4-Backen-Futter
oder eine CNC-Drehmaschine.

Habe leider beides nicht...

[lepton]

Wieso 4-Backenfutter?
3-Backenfutter und eine eine Backe entsprechend unterlegen müsste doch gehen.
Bei den Maßen von Sven müsste die eine Backe mit 5mm unterlegt werden,oder liege ich da falsch.
Gruss Ingo

[Heiko]

Stimmt, das könnte gehen.... ich schau' mal nach, ob wir 10mm Alu da haben..!

[Heiko]

Leider kein 10mm Alu gefunden....

[WalsumerA3]

Leider kein 10mm Alu gefunden....

Heiko, wenn du meinst du würdest das so hinbekommen, dann Kaufe ich 10mm Alu und schicke es Dir zu!?

[Heiko]

Eilt das Ganze? Unser Werkzeugbau ist im Moment etwas dünn besetzt...

[WalsumerA3]

Eilt das Ganze? Unser Werkzeugbau ist im Moment etwas dünn besetzt...

Ne ist nicht eilig, reicht bis morgen Habe das Material hier. Gib mir mal deine Adresse, dann schicke ich dir 2 Stücke....


Gruß Sven

[Heiko]

Du hast eine PN

[crazygo]

Sven, soviel Zeit willste dem Heiko geben

[FAO]

Hey Sven,
hast Du die Excenter jetzt schon oder soll ich Dir welche machen?

Meine Idee: Alu 20mm Durchmesser, Loch mit Durchmesser 10mm 4,75mm aus der Mitte bohren, an der Dicken Seite einschlitzen (Säge) und den so entstandenen Halteexcenter mit eingelegtem 10mm Alu rund in die Spannzange der Drehbank, dann liegts nur noch an den Drehmeißeln und den Händen und Augen...

Material ist vorhanden.

frank

[WalsumerA3]

Danke Frank, Heiko war so Nett und hat mir 2 passende Exzenter gedreht
