Exzenter Drehen?
- WalsumerA3
- Beiträge: 2294
- Registriert: 27. Feb 2009, 18:05
- Wohnort: Duisburg
- Kontaktdaten:
Exzenter Drehen?
Mahlzeit...
Hat von uns wer hier die möglichkeit einen Exzenter zu Drehen? Material wäre Alu. Die Abmaße wären ca. - Großer Exzenter Ø 10mm, kleiner Exzenter Ø 5mm. Gesamtlänge ca. 13mm. Der Exzenter würde am Rand sitzen, könnte dann mit der Hand eine Skizze machen. Von hinten mittig müsste noch in den großen Exzenter ein M3 Gewinde rein, wobei mir nur die Bohrung reichen würde, das Gewinde könnte ich selber schneiden.
Das ganze 3X....
Gruß Sven
Hat von uns wer hier die möglichkeit einen Exzenter zu Drehen? Material wäre Alu. Die Abmaße wären ca. - Großer Exzenter Ø 10mm, kleiner Exzenter Ø 5mm. Gesamtlänge ca. 13mm. Der Exzenter würde am Rand sitzen, könnte dann mit der Hand eine Skizze machen. Von hinten mittig müsste noch in den großen Exzenter ein M3 Gewinde rein, wobei mir nur die Bohrung reichen würde, das Gewinde könnte ich selber schneiden.
Das ganze 3X....
Gruß Sven
Minicopter Diabolo - KOSMIK 160+HV, Scorpion HK4530, HV Setup, VStabi Silverline 5.3Pro, TorQ 9188/9180 BL-HV
- crazygo
- Event Manager
- Beiträge: 5853
- Registriert: 15. Jun 2008, 18:07
- Wohnort: 46145 Oberhausen
Re: Exzenter Drehen?
Sven, was baust Du wieder ?????
Allen keinen ungewollten teuren Bodenkontakt
-----------------------------------------------------
Heli: Shark + V-Stabi
Outrage G5 - Beast
T-Rex 600 Nitro OS 70 + Beast
Mig 29
FunJet + Pitts + Sebach 342
MPX-Jeti 2,4 Ghz
-----------------------------------------------------
Heli: Shark + V-Stabi
Outrage G5 - Beast
T-Rex 600 Nitro OS 70 + Beast
Mig 29
FunJet + Pitts + Sebach 342
MPX-Jeti 2,4 Ghz
- Heiko
- Beiträge: 4621
- Registriert: 8. Jun 2007, 19:39
- Wohnort: 42553 Velbert
Re: Exzenter Drehen?
Mach' mal ne Skizze! Ich verfüge ja über die ein- oder andere Maschine...
Viele Grüße, Heiko
---------------------------------------------------
div. Helis
div. Flächen
T8 + FX22
---------------------------------------------------
div. Helis
div. Flächen
T8 + FX22
-
- Beiträge: 5402
- Registriert: 9. Nov 2008, 03:02
- FrankBolte
- Moderator
- Beiträge: 6161
- Registriert: 20. Okt 2008, 23:17
- Wohnort: 45307 Essen
Re: Exzenter Drehen?
oh ohhhh, das mag G.G. gar nichtOlli hat geschrieben:Diabolo-Tuning ... ?
JR Forza 700 VStabi HV-BLS Setup
T-REX 700 N DFC VStabi powered by O.S.105HZ-R und HV-BLS Setup
Blade 130x
Sebart 30E
ME-163
MC-20 HoTT
T-REX 700 N DFC VStabi powered by O.S.105HZ-R und HV-BLS Setup
Blade 130x
Sebart 30E
ME-163
MC-20 HoTT
- FAO
- Beiträge: 88
- Registriert: 23. Mär 2011, 21:09
- Wohnort: Oberhausen
Re: Exzenter Drehen?
Skizze?
(habe nicht so ganz verstanden..)
D=10, d=5, h=13, dann ist die M3 Bohrung doch im 5mm Loch?
(habe nicht so ganz verstanden..)
D=10, d=5, h=13, dann ist die M3 Bohrung doch im 5mm Loch?
frank 3
Align 450 Pro 3GX (2.1 driftet nach hinten) mit FutabaT8FG
Walkera 4g3
Hype FW 190(fliegt absolut super!)
Align 450 Pro 3GX (2.1 driftet nach hinten) mit FutabaT8FG
Walkera 4g3
Hype FW 190(fliegt absolut super!)
- WalsumerA3
- Beiträge: 2294
- Registriert: 27. Feb 2009, 18:05
- Wohnort: Duisburg
- Kontaktdaten:
Re: Exzenter Drehen?
Ne, es wird für den TDR Benötigt. Brauche das ganze aber nur 2x

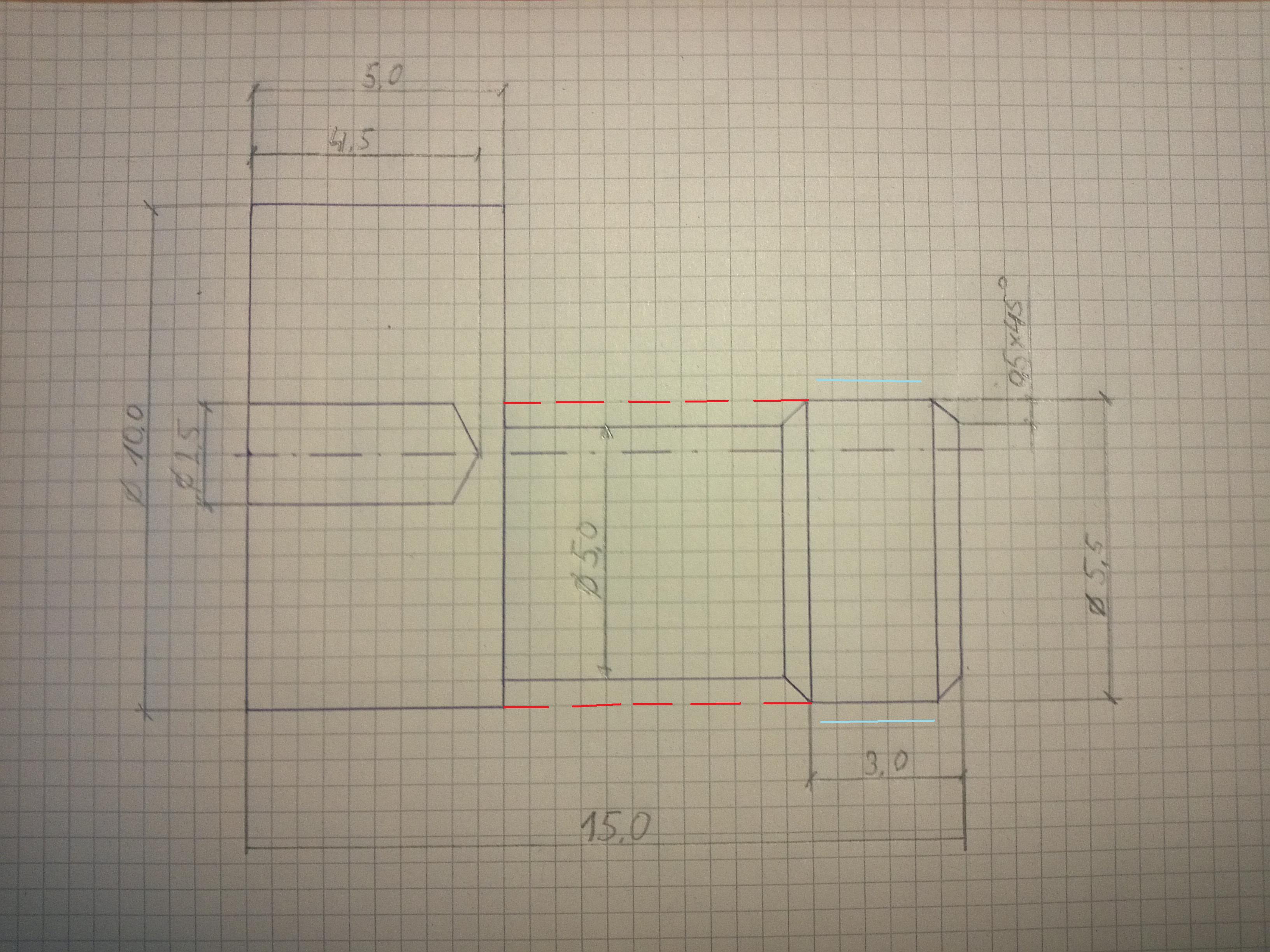

Hier mal eine Skizze, wäre cool wenn das so klappen würde, sind ja nicht gerade die größten Teile Das Alu Material könnte ich im Baumarkt Kaufen, fertige 10mm Stange, dann braucht man es nicht auch noch Drehen. Auf ein paar hundertstel kommt es nicht an, sind keine Flug relevanten Teile....
